鋼管公稱直徑_鋼管公稱直徑與外徑對照表

大家好，今天我將為大家講解鋼管公稱直徑的問題。為了讓大家更好地理解這個問題，我將相關資料進行了整理，現在就讓一起來看看吧。

文章目錄列表:

1.鋼管的最小公稱直徑是多少？
2.管道的公稱直徑是什么意思？和內徑、外徑有何聯系？
3.管道的公稱直徑是什么意思？
4.管道公稱直徑是什么意思
5.鋼管公稱直徑與外徑對照是怎樣的？

鋼管的最小公稱直徑是多少？

電焊鋼管、

無縫鋼管

、

UPVC管

的最小

公稱直徑

5mm（外徑）。

水、煤氣鋼管的最小

公稱口徑

6mm.1/8英寸，外徑10mm。

公稱直徑我國通行公制、英制二個系列。

管道的公稱直徑是什么意思？和內徑、外徑有何聯系？

其實在工程領域并沒有一個完全的管道公稱直徑與外徑的對照，外徑與公稱直徑的換算基本要靠經驗。

大致是公稱直徑大約等于內徑（外徑減兩個壁厚）但也不完全相等，大致差不多，取整就行。

φ108*7的外徑108，它的公稱直徑是100；再φ32*4.5，外徑32，公稱直徑應該是25。以此類推，就能得到外徑與公稱直徑的對應關系了。

具體對照表如下：

規格：DN-公稱直徑 ?Ф－外徑

1、大外徑系列

DN15-ф22mm，

DN20-ф27mm

DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф324mm

DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

DN600-ф610mm，

2、小外徑系列

DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

DN400-ф426mm

DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

擴展資料：

管子的直徑可分為外徑、內徑、公稱直徑。

管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63,其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示。

在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也叫公稱通徑，是管子（或者管件）的規格名稱。

管子的公稱直徑和其內徑、外徑都不相等。

例如：公稱直徑為100MM的無縫鋼管有102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，該鋼管的內徑為（108-5-5）＝98MM，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱。

在設計圖紙中所以要用公稱直徑，目的是為了公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸，公稱直徑采用符號DN表示，在設計圖紙中采用外徑表示，也應該作出管道規格對照表，表明某種管道的公稱直徑，壁厚。

百度百科—公稱直徑

管道的公稱直徑是什么意思？

公稱直徑又稱平均外徑。是指容器、管道以以及其附件的標準化直徑系列。采用公稱直徑有利于實現零部件的標準化，也方便于設計、制造、修配和管理，降造成本。

容器，公稱直徑用內徑表示；管道，則用小于外徑并大于內徑的某個尺寸表示。相應于管道的某一公稱直徑，其外徑是值，內徑隨壁厚而變化。

管子的直徑可分為外徑、內徑、公稱直徑。管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示；

如De63,其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也叫公稱通徑，是管子（或者管件）的規格名稱。

擴展資料

有壓管道特點：

1、壓力管道是一個系統，相互關聯相互影響，牽一發而動全身。

2、壓力管道長徑比很大，極易失穩，受力情況比壓力容器更復雜。壓力管道內流體流動狀態復雜，緩沖余地小，工作環境變化頻率比壓力容器高（如高溫、高壓、低溫、低壓、位移變形、風、雪、地震等都有可能影響壓力管道受力情況）。

3、管道組成件和管道支承件的種類繁多，各種材料各有特點和具體技術要求，材料選用復雜。

4、管道上的可能泄漏點多于壓力容器，僅一個閥門一般來說就有五處。

5、壓力管道種類多，數量大，設計，制造，安裝，檢驗，應用管理環節多。

百度百科-公稱直徑

管道公稱直徑是什么意思

DN，是指管道的公稱直徑，既不是外徑，也不是內徑，而是近似普通鋼管內徑的一個名義尺寸。

容器，公稱直徑用內徑表示；管道，則用小于外徑并大于內徑的某個尺寸表示。相應于管道的某一公稱直徑，其外徑是值，內徑隨壁厚而變化。

公稱直徑可用公制mm表示，也可用英制in表示。

擴展資料

各種管子的不同標注

1 、水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示（如DN15、DN50）；

2、無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑D×壁厚表示（如D108×4、D159×4.5等）；

3 、鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）；

4、 塑料管材，管徑宜按產品標準的表示；

5、 當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。

百度百科--公稱直徑

鋼管公稱直徑與外徑對照是怎樣的？

公稱直徑(nominal diameter)，又稱平均外徑(mean outside diameter)。是指容器、管道以以及其附件的標準化直徑系列。采用公稱直徑有利于實現零部件的標準化，也方便于設計、制造、修配和管理，降造成本。

容器，公稱直徑用內徑表示；管道，則用小于外徑并大于內徑的某個尺寸表示。相應于管道的某一公稱直徑，其外徑是值，內徑隨壁厚而變化。

公稱直徑：

公稱直徑是為了使管子、管件連接尺寸統一，采用公稱直徑（也稱公稱口徑、公稱通徑)。

例如焊接鋼管按厚度可分為薄壁鋼管、普通鋼管和加厚鋼管。其公稱直徑不是外徑，也不是內徑，而是近似普通鋼管內徑的一個名義尺寸。每一公稱直徑，對應一個外徑，其內徑數值隨厚度不同而不同。公稱直徑可用公制mm表示，也可用英制in表示。

管路附件也用公稱直徑表示，使用性能同有縫管。水、煤氣輸送鋼管（鍍鋅鋼管或非鍍鋅鋼管）、鑄鐵管、鋼塑復合管和聚氯乙烯（PVC）管等管材，應標注公稱直徑“DN”（如DN15、DN50）。

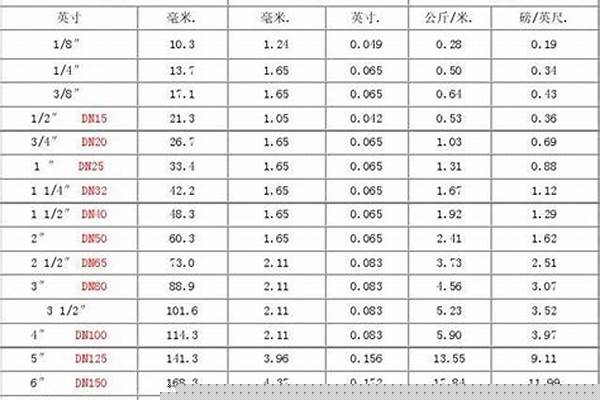

無縫鋼管公稱直徑與外徑對照表如下圖：

一般的無縫鋼管的生產工藝可以分為冷軋與熱軋兩種，外觀上冷軋無縫鋼管要短于熱軋無縫鋼管，冷軋無縫鋼管的壁厚一般比熱軋無縫鋼管要小．但是表面看起來比厚壁無縫鋼管更加明亮．表面沒有太多的粗糙，口徑也沒有太多的毛刺。

冷軋管的公稱直徑為200 mm，熱軋管的公稱直徑為600 mm。

擴展資料：

1 、范圍本標準規定了DN（公稱尺寸）的定義和系列。本標準適用于使用 DN 標識的相關標準中規定的管道元件。注：也可以使用與本標準不同的其他標識尺寸，例如螺紋、壓配、承插焊或?qū)雍傅墓艿涝捎肗PS（公稱管子尺寸）、OD（外徑）、ID（內徑）或G（管螺紋尺寸標記）等標識的管道元件。

2、 定義DN：用于管道系統元件的字母和數字組合的尺寸標識。它由字母DN 和后跟無因次的整數數字組成.這個數字與端部連接件的孔徑或外徑（用mm 表示）等特征尺寸直接相關。

注 1：除在相關標準中另有規定，字母DN 后面的數字不代表測量值，也不能用于計算目的。注 2：采用DN標識系統的那些標準，應給出DN 與管道元件的尺寸的關系，例如DN/OD 或DN/ID。

百度百科——鋼管公稱直徑

今天關于“鋼管公稱直徑”的探究就到這里了。希望大家能夠更深入地了解“鋼管公稱直徑”，并從我的答案中找到一些靈感。
