dn80的管子直徑是多少mm_dn50的管子直徑是多少mm

大家好，很高興有機會和大家一起探究dn80的管子直徑是多少mm的問題。我將用專業的態度回答每個問題，同時分享一些具體案例和實踐經驗，希望這能對大家有所啟發。

文章目錄列表:

1.一般來說所說的2寸管3寸管的具體尺寸是多少，外徑和內徑分別是多少
2.管子直徑如何換算？
3.dn80鋼管外徑多少

一般來說所說的2寸管3寸管的具體尺寸是多少，外徑和內徑分別是多少

一般所用的2寸管3寸管的尺寸是2寸為對應口徑DN50也就是直徑50MM的,三寸對應口徑DN80也就是直徑80MM的,4寸管為對應口徑DN15，也就是直徑15mm，一般在麥購買挑選的時候，要看清他的口徑是否是標準的尺寸在挑選的時候要注意這一點這個也是是非常重要的。

管子直徑如何換算？

3寸為對應口徑DN80，即直徑80mm；

4寸為對應口徑DN100，即直徑100mm；

5寸為對應口徑DN125，即直徑125mm；

6寸為對應口徑DN150，即直徑150mm；

8寸為對應口徑DN200，即直徑200mm。

公稱直徑用字母“DN”后面緊跟一個數字標志來表示，作為標志符號，符號后面注明單位為毫米的尺寸。公稱直徑是鑄鐵管、有縫鋼管、混凝土管等管子的標稱，例如DN50，即公稱直徑為50mm的管子。

擴展資料

管子的直徑可分為外徑（De）、內徑（D）、公稱直徑（DN）。

De主要指管道外徑，PPR、PE 管、聚丙烯管外徑，一般采用De標注的，均需要標注成外徑×壁厚的形式，例De25×3。

D一般指管道內徑。鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）。

Φ表示普通圓的直徑，也可表示管材的外徑，但此時應在其后乘以壁厚。如：Φ25×3，表示外徑25mm，壁厚為3mm 的管材。對無縫鋼管或有色金屬管道，應標注“外徑×壁厚”。例如Φ108×4，Φ可省略。、ISO 和日本部分鋼管標準采用壁厚尺寸表示鋼管壁厚系列，對這類鋼管規格的表示為管外徑×壁厚。例如Φ60.5×3.8。

百度百科--公稱直徑

dn80鋼管外徑多少

其實在工程領域并沒有一個完全的管道公稱直徑與外徑的對照，外徑與公稱直徑的換算基本要靠經驗。

大致是公稱直徑大約等于內徑（外徑減兩個壁厚）但也不完全相等，大致差不多，取整就行。

φ108*7的外徑108，它的公稱直徑是100；再φ32*4.5，外徑32，公稱直徑應該是25。以此類推，就能得到外徑與公稱直徑的對應關系了。

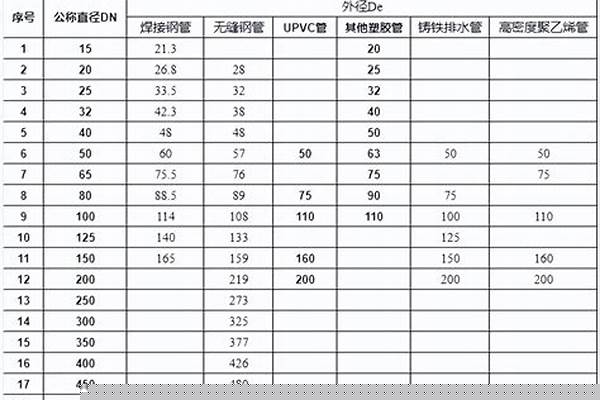

具體對照表如下：

規格：DN-公稱直徑 ?Ф－外徑

1、大外徑系列

DN15-ф22mm，

DN20-ф27mm

DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф324mm

DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

DN600-ф610mm，

2、小外徑系列

DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

DN400-ф426mm

DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

擴展資料：

管子的直徑可分為外徑、內徑、公稱直徑。

管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63,其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示。

在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也叫公稱通徑，是管子（或者管件）的規格名稱。

管子的公稱直徑和其內徑、外徑都不相等。

例如：公稱直徑為100MM的無縫鋼管有102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，該鋼管的內徑為（108-5-5）＝98MM，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱。

在設計圖紙中所以要用公稱直徑，目的是為了公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸，公稱直徑采用符號DN表示，在設計圖紙中采用外徑表示，也應該作出管道規格對照表，表明某種管道的公稱直徑，壁厚。

百度百科—公稱直徑

dn80鋼管外徑為88.9mm。DN代表公稱直徑，管道，則用小于外徑并大于內徑的某個尺寸表示。相應于管道的某一公稱直徑，其外徑是值，內徑隨壁厚而變化。

DN，用于管道系統元件的字母和數字組合的尺寸標識。它由字母DN 和后跟無因次的整數數字組成.這個數字與端部連接件的孔徑或外徑（用mm 表示）等特征尺寸直接相關。

擴展資料

1、鋼管壁厚

SCH 5S 是2mm，SCH 10S是3mm，SCH 20S是4mm，89*2-4都是常規不銹鋼管。

2、外徑與DN，NB的關系如下：

參考資料來源?百度百科 公稱直徑
