穿線管的國家標準

文章來源：http://www.cuoio-sofa.com 發布時間：2024-06-23 17:01:59 瀏覽次數：27

穿線管的國家標準/a_穿線管的國家標準

大家好，今天我將為大家介紹一下關于穿線管的國家標準/a的問題。為了更好地理解這個問題，我對相關資料進行了歸納整理，現在讓我們一起來看看吧。

文章目錄列表:

1.鍍鋅jdg穿線管國標厚度規范？
2.關于消防弱電布線的穿線導管,國家有什么強制規定?
3.pvc穿線管國家標準?
4.鍍鋅管國標厚度標準

鍍鋅jdg穿線管國標厚度規范？

JDG管也稱為“套接緊定式鋼導管電線管”，所以查看JDG管壁厚國標標準可以參考《套接緊定式鋼導管電線管路施工及驗收規程CECS_120-2007》該標準。

1、JDG管國際標準壁厚標準1.6mm，允許偏差正負±0.15mm，厚度到達1.45以上就算國際標準了，不過目前市場上面用1.5mm得JDG管也比較多，明敷暗敷都可用，也能夠預埋用了。JDG管國際標準壁厚均勻在1.2-1.6mm之間。

2、JDG管型號上已注明外徑與壁厚；如：JDG16-1.2，JDG25-1.6；外徑+壁厚。

JDG鍍鋅穿線管規格主要有：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50，其間Φ16的jdg穿線管的國標厚度是1.5mm，其他的jdg穿線管國際標準厚度都是1.6mm。

關于消防弱電布線的穿線導管,國家有什么強制規定?

PVC穿線管分為L(zhǎng)型(輕型)M型(中型)H型(重型) ?

一、執行標準：JG/T3050-1998 ?

二、公稱外徑分別為：16、20、25、32、40的產品厚度如下：?

1、16外徑的輕、中、重厚度分別為：1.00（輕，允許差+0.15）、1.20（中，允許差+0.3）、1.6（重，允許差+0.3）。 ?2、20外徑的中、重（沒有輕型的）厚度分別為：1.25（中，允許差+0.3）、1.8（重，允許差+0.3）。 ?

3、25外徑的中、重（沒有輕型的）厚度分別為：1.50（中，允許差+0.3）、1.9（重，允許差+0.3）。 ?

4、32外徑的輕、中、重厚度分別為：1.40（輕，允許差+0.3）、1.80（中，允許差+0.3）、2.4（重，允許差+0.3）。 ?5、40外徑的輕、中、重厚度分別為：1.80（輕、中型，允許差+0.3）、2.0（重，允許差+0.3）。?

pvc穿線管國家標準?

《電施》12.1.2?鋼導管不得采用對口熔焊連接；鍍鋅鋼導管或壁厚小于或等于2mm的鋼導管，不得采用套管熔焊連接。

設計主要依據《民用建筑電氣設計標準》（GB51348-2019）13.8 線纜選擇及敷設、26弱電線路布線系統和《火災自動報警系統設計規范》（GB50116-2013）11布線等規定。

施工應符合《火災自動報警系統施工及驗收規范》（GB50166-2019）、《建筑電氣工程施工質量驗收規范》（GB50303-2015）等。

鍍鋅管國標厚度標準

通常PVC穿線管的厚度是根據直徑大小來決定的。根據國家標準，PVC穿線管分為輕型、中型、重型三種，每個型號又分為16 、20、 25 等種類。如果外徑16mm-50 mm，線管厚度為1.00，外徑20 mm，線管厚度是1.25，外徑25，線管的厚度則為1.50。

在選購PVC管時要看壁厚情況，特別注意抽空管，即兩端厚度達到要求，中間壁厚未達到使用要求。還要看PVC管的長度是否達到規定長度， 不允許負偏差。

穿線管使用注意事項

對于暗敷于墻體內、埋敷于地下不燃燒體內的線管，以及村pe電力管莊建筑等一般民房家裝用線管,須選用滿足建設部標準JG3050-199[1] 8《建筑用絕緣電工套管及配件》的具有一定的阻燃性能，一起滿足物理力學功用懇求的PVC穿線管，根據精細和本地進行。

對于火災危險性較高的場所,如賓館、飯館、商場（大型超市）、圖書館、歌舞娛樂場所等群眾聚集場所的吊頂及地板內的線路進行穿管維護時，因其頂棚地板內有較多可燃、易燃材料，應當選用燃燒功用等級較高的阻燃PVC穿線管。

以上內容參考?百度百科-穿線管

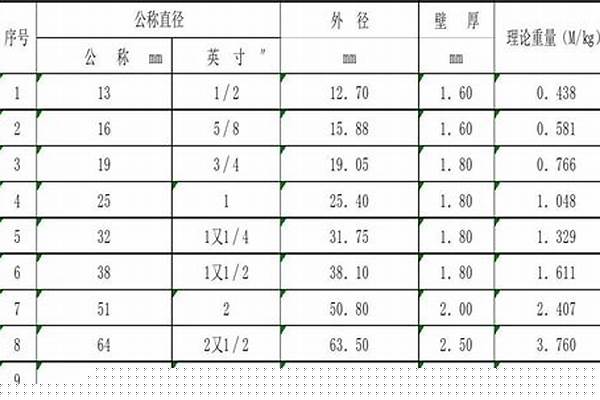

表A.0.1鍍鋅電線管管材規格與允許偏差(單位：mm)

鍍鋅JDG穿線管厚度標準Φ16規格，管徑允許偏差0至負0.30mm；國標厚度1.5mm；壁厚度允許偏差正負0.15mm；長度4000mm；長度允許偏差正負5.00

鍍鋅JDG穿線管厚度標準Φ20規格，管徑允許偏差0至負0.30mm；國標厚度1.6mm；壁厚度允許偏差正負0.15mm；長度4000mm；長度允許偏差正負5.00

鍍鋅JDG穿線管厚度標準Φ25規格，管徑允許偏差0至負0.30mm；國標厚度1.6mm；壁厚度允許偏差正負0.15mm；長度4000mm；長度允許偏差正負5.00

鍍鋅JDG穿線管厚度標準Φ32規格，管徑允許偏差0至負0.30mm；國標厚度1.6mm；壁厚度允許偏差正負0.15mm；長度4000mm；長度允許偏差正負5.00

鍍鋅JDG穿線管厚度標準Φ40規格，管徑允許偏差0至負0.30mm；國標厚度1.6mm；壁厚度允許偏差正負0.15mm；長度4000mm；長度允許偏差正負5.00

鍍鋅JDG穿線管厚度標準Φ50規格，管徑允許偏差0至負0.30mm；國標厚度1.6mm；壁厚度允許偏差正負0.15mm；長度4000mm；長度允許偏差正負5.00

（以上是JDG管厚度標準及允許偏差）

JDG管施工工藝

1.、JDG管的切斷須采用無齒鋸或鋼鋸切斷，端口應光滑，無毛刺。

2、JDG管暗敷設時，其彎曲半徑不應小于管外徑的6倍，在混凝土平面內，其彎曲半徑不應小于管外徑的10倍；JDG管明敷設時，其彎曲半徑不應小于管外徑的6倍。當兩個接線盒間只有一個彎曲時，其彎曲半徑不宜小于管外徑的4倍。

3、JDG管暗敷時，固定點間距不大于1000mm，固定點距彎頭重點、接線盒及終端間距應大于150mm,而小于300mm.

4、JDG管埋入墻體或混凝土內時管路與墻體或混凝土表面凈距不應小于15mm.。

5 、套接緊定式鋼導管管路明敷設時，其支架、吊架的規格，當無設計要求時，不應小于圓鋼：直徑6mm；扁鋼：30mm*3mm:；角鋼：25mm*25mm*3mm的規定。

6 、管入箱（盒）應一管一孔，管徑與箱（盒）敲落孔應吻合，嚴禁開長孔。管入箱（盒）時排列應整齊，間距均勻，箱（盒）與墻平齊。

7 、配管完畢后，為防止異物進入管內，在端頭應做好封堵。

8 、在混凝土澆筑時，應留電工監控，以防將管路，接線盒震開移位。

9 、待模板拆除完畢后，應及時進行預掃管，掃管應將布條固定在帶線的一端，從管路的另一端拉出來，清除由于鍍鋅管路進入管內的雜物或積水。掃管完畢，封閉盒子口。

好了，今天關于“穿線管的國家標準/a”的探討就到這里了。希望大家能夠?qū)Α按┚€管的國家標準/a”有更深入的認識，并且從我的回答中得到一些幫助。
